У нас вы можете купить вставки демонтажные VGA (BD) в размерах от 50 мм до 1600 мм PN 10, PN 16 и PN 25. Вставки изготовлены по стандарту ТУ 24.51.30-018-15861587-18. Присоединение к трубопроводу по ГОСТ 33259-2015 исп. в ряд 2. (EN 1092-2).

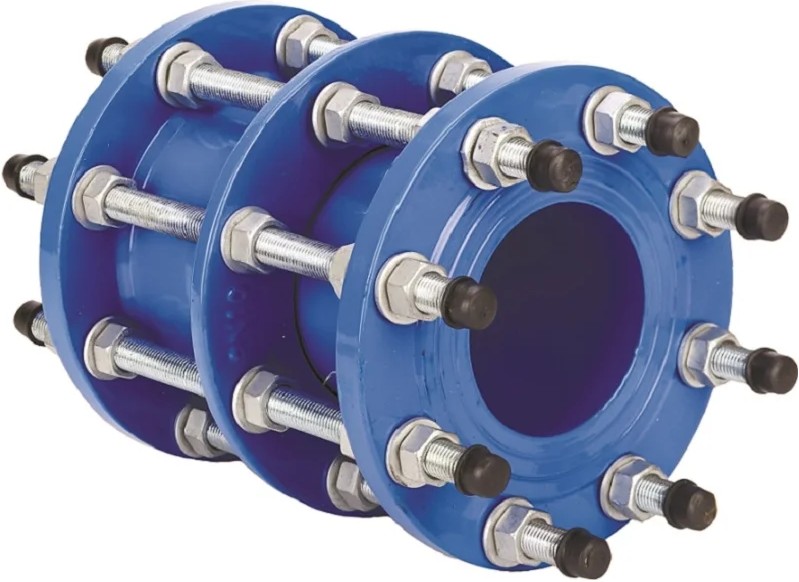

Демонтажные вставки серии VGA – это регулируемые фланцевые элементы трубопровода. Предназначены для упрощения монтажа и демонтажа запорной арматуры, насосного оборудования и других узлов. Конструкция с осевой регулировкой позволяет компенсировать монтажные допуски и значительно сокращает время проведения ремонтных работ.
Изделия применяются в системах водоснабжения, водоотведения, на насосных станциях и в промышленных трубопроводах.
Назначение и особенности демонтажной вставки
Демонтажная вставка VGA выполняет сразу несколько функций:
- обеспечивает точную стыковку фланцев,
- компенсирует осевые отклонения,
- позволяет быстро демонтировать оборудование без разборки всей линии.

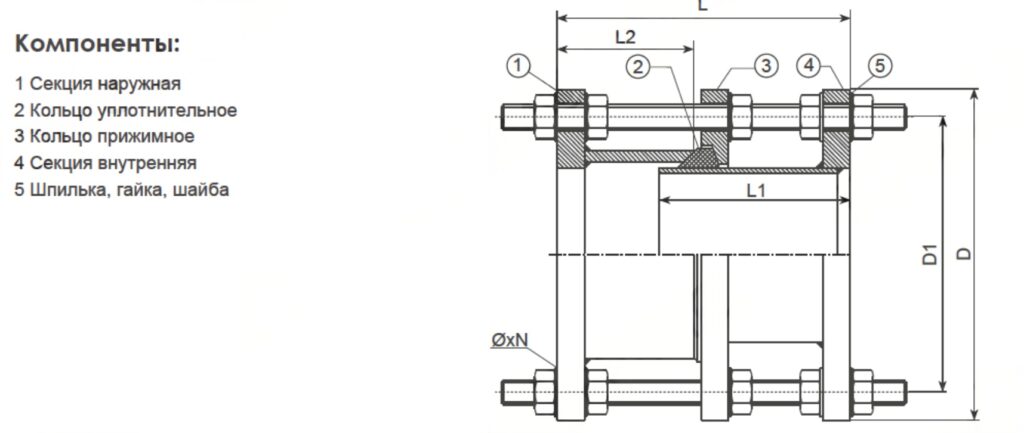

Конструкция включает корпус, ответные фланцы, стяжные шпильки и уплотнение. Регулировка длины осуществляется за счет перемещения фланцев относительно корпуса с фиксацией тягами.
Ключевая особенность серии – наличие регулируемого диапазона длины, что особенно важно при монтаже на объектах с отклонениями геометрии трубопровода.
Рабочая среда
- Питьевая вода и нейтральные жидкости, в том числе изделия, неагрессивные к материалам.
- Хозяйственно-бытовые сточные воды с массовой долей твердых включений до 10 процентов (применение по согласованию).
- Максимальная температура рабочей среды 70ОС
Изделия допускают многократный монтаж и демонтаж без потери герметичности, что делает их удобными для обслуживания трубопроводов.
Технические характеристики демонтажных вставок VGA
Вставки выпускаются в широком диапазоне диаметров и подходят для большинства инженерных систем. У нас вы можете купить демонтажные вставки до 1600 мм. Мы доставим вам продукцию до места работ или на ваш склад в любом городе России.
Основные параметры
| Параметр | Значение |
| Тип изделия | Демонтажная вставка фланцевая |
| Серия | VGA |
| Условный диаметр (DN) | 50 – 1600 |
| Рабочее давление | PN 10 / PN 16 |
| Температура рабочей среды | до +70 °C |
| Тип соединения | Фланцевое |
| Регулировка длины | Есть |
| Область применения | Вода, сточные воды |
Конструктивные материалы
Материалы подобраны с учетом эксплуатации в системах водоснабжения и канализации:
| Элемент конструкции | Материал |
| Корпус | Высокопрочный чугун |
| Фланцы | Высокопрочный чугун |
| Шпильки / тяги | Оцинкованная сталь |
| Уплотнение | Резина СКЭПТ |
| Покрытие | Эпоксидное (антикоррозионное) |
Такое исполнение обеспечивает устойчивость к коррозии и длительный срок службы даже при эксплуатации в агрессивной среде. По запросу мы можем заменить резину СКЭПТ на уплотнителях на резину СКМ. А также можно заменить оцинкованную сталь на нержавеющую.
Особенности
- Полношпилечная конструкция характеризуется повышенной устойчивостью к осевым и изгибающим нагрузкам в трубопроводе;
- Общий диапазон регулировки длины 50мм;
- Допустимое угловое отклонение фланцев соединительных элементов плюс минус 2 градуса;
- Цельнолитые корпусные части из ВЧШГ;
- Класс прочности шпилек 8.8
- Монолитное резиновое уплотнительное кольцо;
- Защита корпуса от коррозии термоотвержаемое эпоксидное покрытие.
Размеры и вес

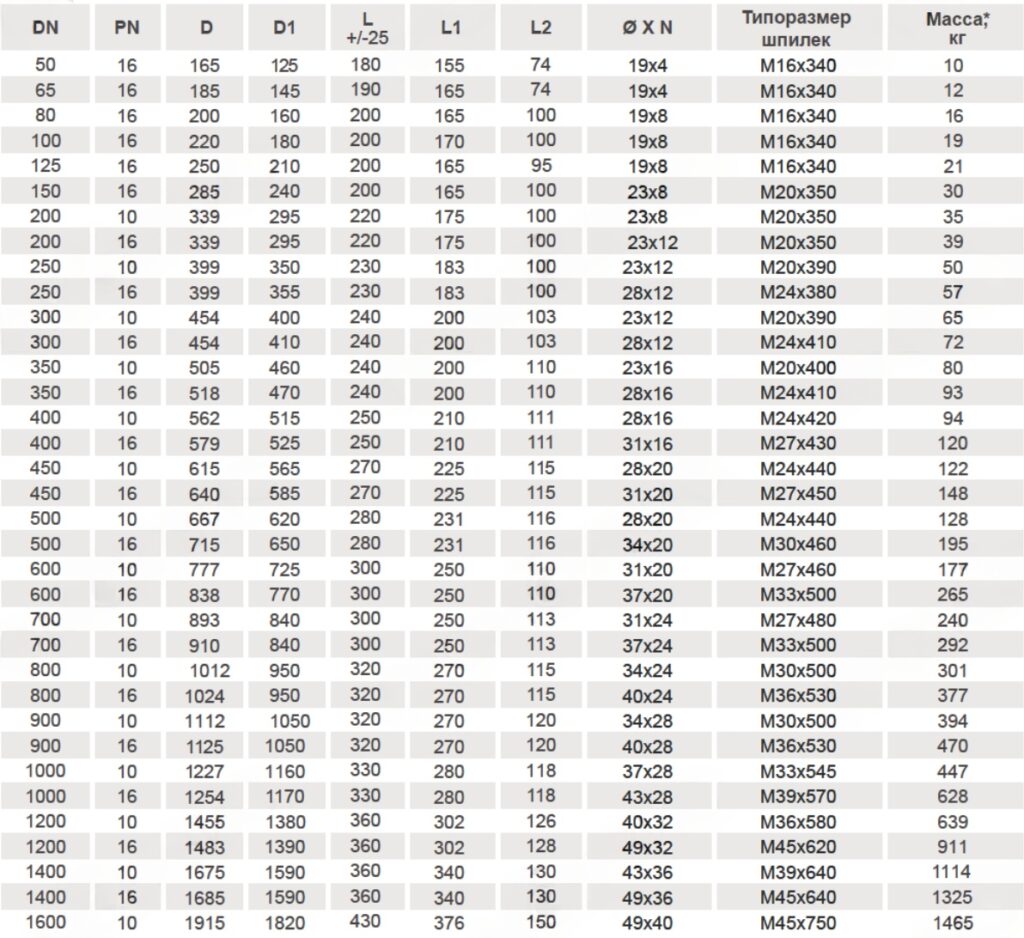

Ниже представлена таблица с указанием размеров и веса демонтажных вставок.
Область применения
Демонтажные вставки VGA DN 50–1600 PN 10/16 применяются в трубопроводных системах, где важно обеспечить быстрый доступ к оборудованию и компенсировать монтажные отклонения. Основная сфера применения вставки инженерные сети с фланцевыми соединениями, работающие под давлением.
На практике такие вставки используются в узлах, где установлены задвижки, обратные клапаны, насосы и другая арматура, требующая регулярного обслуживания или замены. Без демонтажной вставки снятие оборудования часто сопровождается разрезанием трубы или сложной разборкой участка.
Наиболее распространенные области применения:
- системы холодного водоснабжения, включая магистральные и распределительные сети;
- системы водоотведения и канализации, в том числе напорные участки;
- насосные станции различного назначения;
- очистные сооружения и водоподготовка;
- промышленные трубопроводы, транспортирующие техническую воду.
Особенно эффективно применение демонтажных вставок на крупных диаметрах (DN 300 и выше), где любые монтажные работы связаны с высокой трудоемкостью и затратами.
Наиболее востребованы вставки при установке задвижек и насосов, где требуется регулярный доступ для обслуживания.

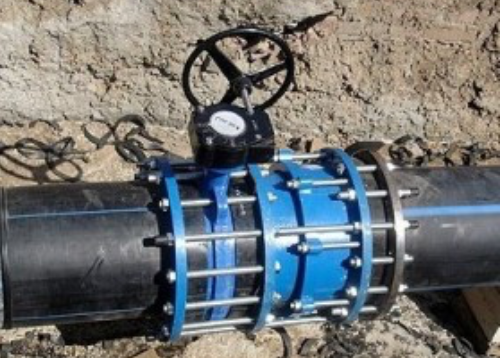

Монтаж демонтажной вставки
Монтаж демонтажной вставки VGA выполняется между ответными фланцами трубопровода и арматуры. Конструкция изделия изначально предусматривает возможность регулировки длины. Таким образом упрощается установка вставки даже при наличии отклонений по расстоянию между фланцами.
Перед установкой необходимо убедиться, что фланцы трубопровода очищены, не имеют перекосов и соответствуют стандарту соединения. Уплотнительные поверхности должны быть ровными, без повреждений.
Процесс монтажа включает:
- фиксацию положения с помощью стяжных шпилек.
- установку вставки в минимально сжатом положении;
- совмещение фланцев с ответными частями трубопровода;
- установку и равномерную затяжку болтового соединения;
- регулировку длины вставки до полного прилегания;
Важно, чтобы затяжка крепежа выполнялась равномерно по диагонали. Это исключает перекосы и обеспечивает герметичность соединения.
Демонтажная вставка не предназначена для компенсации значительных осевых нагрузок, поэтому трубопровод должен быть правильно закреплен и иметь опоры.
Эксплуатация и обслуживание
В процессе эксплуатации демонтажные вставки VGA не требуют сложного обслуживания, однако регулярный контроль состояния соединений значительно повышает надежность системы.
Основные условия эксплуатации:
рабочая среда — вода или сточные воды без агрессивных химических примесей;
температура — до +70 °C;
давление — в пределах PN 10, PN 16, PN 25 в зависимости от исполнения.
Рекомендуется периодически проверять:
- состояние болтовых соединений и шпилек;
- отсутствие протечек в зоне фланцев;
- сохранность антикоррозионного покрытия;
- состояние уплотнительных элементов.
При необходимости демонтажа оборудования вставка позволяет быстро освободить участок трубопровода за счет осевого перемещения, что значительно сокращает время ремонтных работ.
Срок службы изделия во многом зависит от условий эксплуатации, качества монтажа и соблюдения рабочих параметров. При правильной установке и эксплуатации демонтажные вставки служат длительное время без потери герметичности.
Преимущества демонтажных вставок VGA
| сокращение времени монтажа | компенсация монтажных неточностей | удобство демонтажа оборудования | повышение надежности соединений | универсальность применения разных диаметров |
Доставка и обслуживание
Оперативность поставок во все регионы России:
- Москва и Московская область
- Санкт-Петербург
- Казань, Татарстан
- Екатеринбург
- Новосибирск
- Ростов-на-Дону
- Нижний Новгород
- Челябинск
- Воронеж
- и другие города России
Демонтажная вставка VGA – это оптимальное решение для создания надежных трубопроводных систем с возможностью быстрого доступа к любому участку. Профессиональное исполнение, качественные материалы и продуманная конструкция обеспечивают длительный срок службы и бесперебойную работу вашего трубопровода.
