Опорно направляющие кольца спейсеры для изоляции

ОНК и Спейсеры. В чем отличие.

Если объяснять просто своими словами, то Спейсеры – это разновидность ОНК опорно-направляющих колец с функцией изоляции.
ОНК (опорно-направляющие кольца) — это общая категория для поддержки трубы в футляре либо центрирования, а спейсеры — это диэлектрические опорно-направляющие кольца, которые являются одним из видов ОНК. Они обеспечивают электроизоляцию между трубой и кожухом.

Опорно-направляющие кольца (ОНК)

Назначение. Фиксация трубы в центральном положении в футляре, механическая защита, снижение трения при протаскивании.
Материалы. Могут быть изготовлены из различных материалов, включая полимерные (полиэтилен, полиуретан) и металлические.
Типы. Включают в себя как металлические, так и полимерные кольца.

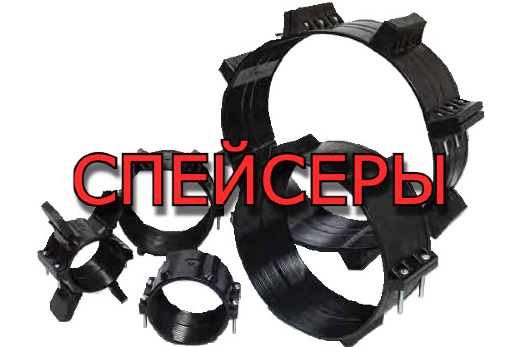

Спейсеры (диэлектрические кольца)

Назначение. Специализированный тип ОНК, основная задача которого — обеспечить электрическую изоляцию между трубой и футляром, исключая блуждающие токи.
Материалы. Изготавливаются из диэлектрических, устойчивых к истиранию полимерных материалов (например, полиамида или полиуретана), без использования металла.
Типы. Всегда являются диэлектрическими, что отличает их от других типов ОНК.

Для чего нужны опорно-направляющие кольца

Диэлектрическое кольцо-предохранитель (спейсер) — это специальное изделие, которое фиксирует и центрирует трубопровод внутри технологических конструкций (внутри футляров, при прокладке в траншее, при вводах в сооружения), одновременно обеспечивая электрическую изоляцию между трубой и опорной/несущей частью. Спейсер предотвращает контакт металла корпуса со стенкой трубы, защищает от механического повреждения, равномерно перераспределяет нагрузку и сохраняет требуемую посадку в корпусе (футляре).

ООО «Промышленные трубопроводы» поставляет диэлектрические опорно-направляющие кольца спейсеры для труб разных диаметров — в полиэтиленовом и стальном исполнении, с различной высотой ребра (35 / 55 / 95 мм) и в комплектации крепежом и уплотнителями.

Области применения ОНК

Прокладка труб в футлярах. Защита от механических повреждений на переходах под дорогами и в местах пересечений.
Изоляция от опор и металлических конструкций. При вводах в здания, технологические узлы, опоры и держатели.
Защита от электрохимической коррозии. Предотвращение электрического контакта между трубой и стальными конструкциями.
Промышленные и коммунальные сети. Водопроводы, газопроводы (в зависимости от допустимости материала), кабельные проходы с трубами.
Монтаж в землесодержащих условиях. Где требуется центрирование и защита от камней/корней.
Временные и стационарные опоры при транспортировке и хранении. Фиксация при хранении трубных секций.

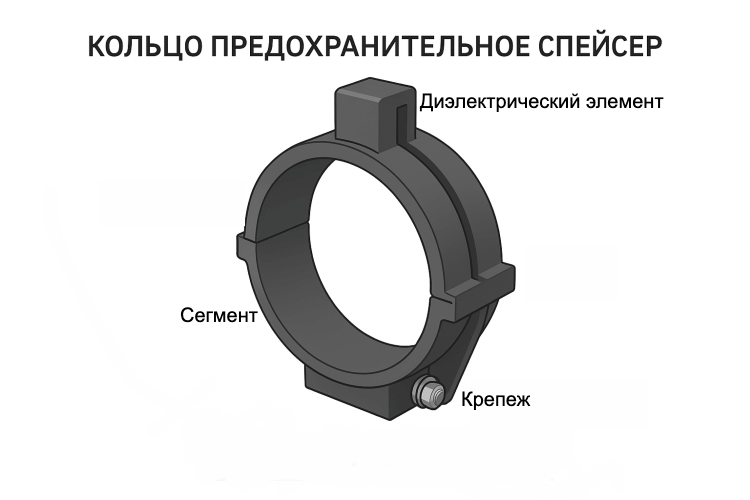

Конструкция ОНК

В основе конструкции Опорно-направляющих колец являются:

защитный кожух,
стальные хомуты,
скользящие неметаллические опоры и резьбовое соединение.

Подкладочные детали из полимерных материалов напрямую влияют на плотность прилегания изделия к наружной поверхности трубы и эффективность ее защиты.

Как рассчитать количество изделий (методика + примеры)

Ниже — строгая удобная методика расчёта с примером, которую можно применить к любому объекту.

Методика (шаги)

Определите общую длину трассы (L) в метрах или количество секций/труб (если известны длины секций).
Определите рекомендуемый шаг установки спейсеров (S) в метрах — рекомендуемое значение определяется расчётом нагрузок и условиями (для типичных малонагруженных участков S = 1,0…2,0 м; для участков в футляре или с повышенными нагрузками — S = 0,5…1,0 м). Если нет точного расчёта, используйте проектную рекомендацию инженера.
Рассчитайте первичное количество как N0 = L ÷ S. Округлите в большую сторону (целые изделия) — N = ceil(N0).
Добавьте резерв на запас/повреждения — обычно +3–5% или минимум +2–3 шт.
Если монтаж по секциям (длина секции = Ls), можно отдельно посчитать количество секций M = ceil(L ÷ Ls) и умножить на количество спейсеров на секцию (например, 2–4 шт. в зависимости от диаметра и условий).

Пример 1 — спейсеры по шагу

Дано: L = 100 м (общая длина), рекомендуемый шаг S = 1.5 м.
Шаг 1: вычисляем N0 = 100 ÷ 1.5.
- Считаем аккуратно: 100 ÷ 1.5 = (1000 ÷ 15) = 66.666…
Округляем вверх: N = 67 изделий.
Добавляем запас 3%: 67 × 0.03 = 2.01 → округляем до 3 шт.
Итого заказ: 67 + 3 = 70 шт.

Пример 2 — по секциям труб

Допустим, трубы идут секциями Ls = 6 м (стандарт).
M = 100 ÷ 6 = 16.666… → M = 17 секций (округление вверх).
Если для Ø200 мм выбирают по 3 спейсера на секцию (рекомендация для прохода в футляре/центрирования), тогда N = 17 × 3 = 51 шт.
Добавляем запас (минимум 2 шт) → 51 + 2 = 53 шт.

Комментарий: реальные значения шага S и количество спейсеров на секцию зависят от проектных нагрузок, канонических требований заказчика и расчетов на прогиб/устойчивость. Приведённая методика даёт практическую опору для предварительного расчёта и коммерческого предложения.

Монтаж — пошаговая инструкция (универсально для ПЭ и стальных спейсеров)

Подготовка

Осмотрите трубу: поверхность чистая, без заусенцев, масляных пятен и повреждений. Если используются вкладыши — установите их в кольцо до монтажа.
Подберите комплект: спейсер (по диаметру и высоте ребра), болты/шайбы/изолирующие прокладки, инструменты (ключи, динамометрический ключ при необходимости).

Монтаж сборного спейсера (болтового)

Разложите спейсер вокруг трубы: одна половина — под трубой, вторая — накладывается сверху.
Совместите фланцы/ушки и вставьте болты. Между металлом и трубой убедитесь, что установлены диэлектрические вкладыши/прокладки.
Заверните болты крест-накрест, доведите момент до рекомендованного значения (если указан). Избегайте перетяжки — это может повредить трубу.
Проверьте центрирование трубы в спейсере по всей окружности; убедитесь, что ребро контактирует с футляром.
После установки выполните визуальную проверку — отсутствие острых граней, выступов, торчащих болтов.

Монтаж цельного (надвигаемого) спейсера

Надвиньте спейсер по трубе до проектной позиции (может потребоваться смазка на силиконовой основе для облегчения надвижения — только если допускается для материала трубы).
Зафиксируйте спейсер стопорными элементами или дополнительным крепежом (если предусмотрено конструкцией).

Особенности для стальных спейсеров

Контактные поверхности должны иметь надёжный диэлектрик (вкладки/покрытие). При нарушении покрытия — восстановить изоляцию до установки.
Использовать нержавеющие или оцинкованные болты по технологии.
Убедиться, что при стыке спейсера и опоры отсутствует замыкающий металлический контакт — при необходимости добавить изолирующую прокладку.

Контроль после монтажа

Проверить соответствие монтажных отметок (в проекте).
Сделать фотопротокол и пометить места установки в журнале монтажа.
При длительной эксплуатации предусмотреть осмотр каждые 1–3 года (в зависимости от условий).

Преимущества ОНК / Спейсеров от ООО «Промышленные трубопроводы»

Гарантированная диэлектрическая изоляция — спейсеры подходят для электроизоляции труб.
Широкий выбор высот ребра — 35 / 55 / 95 мм под любые требования. Под заказ можем сделать любую высоту ребра по согласованию.
Доступные материалы — ПЭ (коррозионная устойчивость) и сталь (высокая несущая способность) с диэлектрическими вкладышами.
Изготовление под заказ — возможны нестандартные внутренние диаметры, усиленные ребра, дополнительные крепёжные элементы.
Поставка и доставка по России (включая монтажные комплекты: болты, прокладки, вкладыши).
Техническая поддержка — помогаем с расчётом шагов установки, оптимизацией количества и подготовкой коммерческого предложения.

Как купить ОНК и оформить доставку

Купить диэлектрические спейсеры или ОНК на трубу и заказать поставку можно в ООО «Промышленные трубопроводы». Мы подготовим:

коммерческое предложение с ценой по видам (ПЭ / сталь),
спецификацию по габаритам (внутренний диаметр под вашу трубу, ширина кольца, высота ребра),
расчёт потребности по вашему объекту (по длине трассы или по секциям),
условия доставки и сроки.

Короткие рекомендации по выбору ОНК

Если важна абсолютная коррозионная стойкость и электрическая изоляция — выбирайте полиэтиленовый спейсер.
Если требуется повышенная механическая прочность и стойкость к ударным/точечным нагрузкам — выбирайте стальной спейсер с надёжной диэлектрической вставкой.
Для стандартной прокладки в футляре чаще всего оптимальна высота ребра 55 мм — баланс между защитой и экономией пространства.
Для проходов под дорогами или в местах с возможностью деформаций и высоких нагрузок — рассмотрите 95 мм или стальное исполнение.
