Спейсеры — это специальные опорно-направляющие и изолирующие элементы, используемые при строительстве и эксплуатации трубопроводов различного назначения. Их главная задача — обеспечить надёжную фиксацию, защиту и правильное позиционирование труб в футлярах, при прокладке под дорогами, железнодорожными путями, в грунтах и других сложных условиях.
Размеры и диаметры спейсеров. Нажмите на нужный вам диаметр:
Что такое спейсер
Спейсер (от англ. spacer — «прокладка», «разделитель») представляет собой кольцо или модуль из прочного, обычно диэлектрического материала, которое надевается на наружную поверхность трубы. Благодаря ему труба:
- не соприкасается со стенками футляра или защитного кожуха;
- не повреждается при механических нагрузках;
- свободно протягивается внутри кожуха без заеданий;
- сохраняет проектное положение и геометрию.
Чаще всего спейсеры производят из полиэтилена (ПЭ), полиамида или других композитов, устойчивых к влаге, химии, трению и коррозии.
Назначение и функции спейсеров
Спейсеры применяются при:
- прокладке газопроводов под дорогами, железнодорожными путями и в защитных кожухах;
- монтаже нефтепроводов и технологических линий;
- строительстве водопроводов и канализации (включая ГНБ);
- устройстве промышленных коммуникаций;
- прокладке труб ПНД, стальных и композитных систем.
Основные задачи спейсеров ПЭ:
- Центровка трубы в середине футляра.
- Снижение трения при протяжке и эксплуатации.
- Защита изоляции и наружного покрытия.
- Диэлектрическое разделение для предотвращения коррозии.
- Равномерное распределение нагрузки на оболочку трубы.
- Обеспечение долговечности всей инженерной системы.
Основные типы спейсеров
1. Опорно-направляющее кольцо Спейсер
Используются при прокладке металлических и ПЭ труб. Обеспечивают геометрию движения и равномерное распределение нагрузок.
2. Диэлектрические спейсеры
Изготавливаются из материалов с высоким электрическим сопротивлением. Применяются при угрозе блуждающих токов и электрохимической коррозии.
3. Предохранительные (защитные) спейсеры
Усиленная конструкция для сложных условий — протяжка на длинные дистанции, прохождение под автодорогами, в грунтах с камнями и мусором.
4. Модульные регулируемые системы
Позволяют настраивать количество сегментов и высоту опор под конкретный диаметр футляра.
Материалы и конструктивные особенности
Спейсеры, поставляемые ООО «Промышленные трубопроводы», производятся из:
- высокопрочного полиэтилена низкого давления;
- износостойких полимерных композитов;
- материалов с низким коэффициентом трения;
- негигроскопичных диэлектриков, устойчивых к влаге и химии.
Конструкция включает:
- жёсткое кольцо/модуль;
- опорные ползуны (башмаки) — скользящие сегменты;
- фиксационные элементы;
- продольные и поперечные ребра жёсткости.

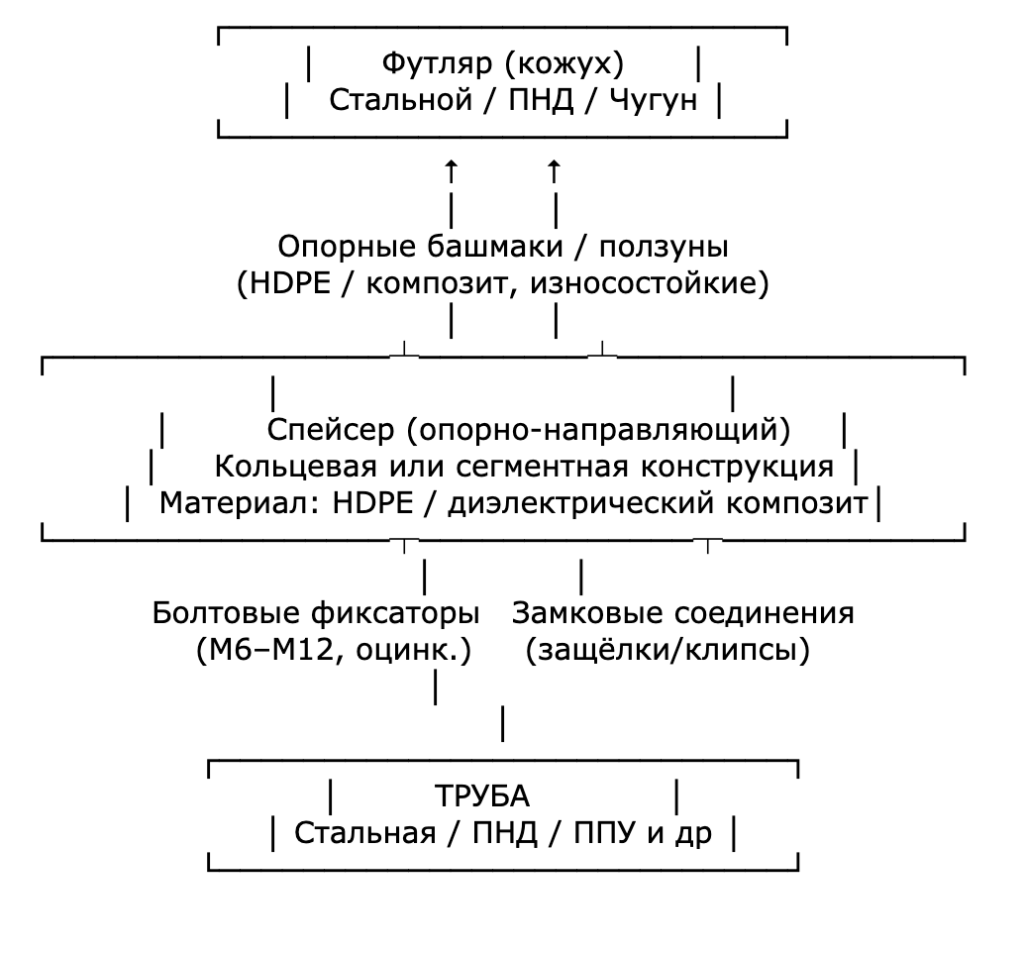

Пояснение к чертежу
- Кольцевая база — структурный элемент спейсера, повторяет геометрию трубы, фиксируется болтами или замками.
- Высота ребра (Опорные башмаки) — вынесенные выступы, которые формируют зазор между трубой и футляром, обеспечивая центровку.
- Ползуны — нижняя часть башмаков, создаёт минимальное сопротивление при протяжке.
- Ребра жёсткости — усиливают конструкцию при длинных протяжках.
- Фиксаторы — удерживают спейсер от смещения во время монтажа.
Технические параметры спейсеров (таблица)
| Параметр | Значение / Диапазон |
| Материал | ПЭ, полимерные композиты, диэлектрики |
| Температурный диапазон эксплуатации | от –40 °C до +70 °C |
| Диаметры труб | 50–1600 мм (возможен заказ вне стандарта) |
| Высота ребра | 35, 55, 65, 95, 125 мм |
| Количество опор на кольцо | 3–12 шт. |
| Максимальная нагрузка на кольцо | 0,5–5 т в зависимости от модели |
| Допустимая скорость протяжки | до 15–30 м/мин |
| Диэлектрическая прочность | 15–25 кВ |
| Срок службы | от 25 до 50 лет |
| Тип фиксации | замковая, болтовая, сегментная |
| Совместимость с футлярами | стальные, ПНД, чугунные, защитные кожухи |
При заказе спейсеров необходимо указать следующие параметры, чтобы получить коммерческое предложение в соответствии с техническим заданием.
- Наружный диаметр трубы – обязательный параметр,
- Внутренний диаметр футляра – обязательный параметр,
- Высота ребра,
- Толщина стенки спейсера ,
- Количество башмаков на кольцо.
Преимущества спейсеров российского производства
- высокая прочность и долговечность;
- устойчивость к истиранию и ударным нагрузкам;
- химическая и коррозионная стойкость;
- низкий коэффициент трения при протяжке;
- уменьшение времени монтажа;
- защита покрытия и продление срока службы трубопровода.
Поставка и доставка по России
ООО «Промышленные трубопроводы» обеспечивает:
- прямые поставки со склада и с производства;
- изготовление нестандартных диаметров;
- подбор по проекту и техническую консультацию;
- упаковку, маркировку и подготовку к транспортировке.
Города доставки (основные направления):
Центр:
Москва, Московская область, Тула, Калуга, Смоленск, Владимир, Рязань, Ярославль.
Юг:
Ростов-на-Дону, Краснодар, Сочи, Новороссийск, Астрахань, Ставрополь, Волгоград.
Поволжье:
Казань, Самара, Саратов, Оренбург, Ульяновск, Пенза, Нижний Новгород.
Урал:
Екатеринбург, Челябинск, Тюмень, Пермь, Курган.
Сибирь:
Новосибирск, Томск, Кемерово, Красноярск, Иркутск, Омск.
Дальний Восток:
Хабаровск, Владивосток, Благовещенск.
Северо-Запад:
Санкт-Петербург, Архангельск, Вологда, Мурманск, Псков.
Доставка транспортными компаниями:
- Деловые линии
- ПЭК
- СДЭК
- Байкал-Сервис
- КИТ
- ЖелДорЭкспедиция
Также возможна доставка до объекта или терминала.
Почему выбирают ООО «Промышленные трубопроводы»
- российское сертифицированное производство;
- складские запасы популярных диаметров;
- возможность изготовления под заказ;
- оперативная отгрузка и гибкая логистика;
- доставка в любой регион РФ.
Спейсеры — это ключевой элемент безопасной прокладки трубопроводов в футлярах. Таким образом, спейсеры обеспечивают защиту покрытия, центровку трубы, снижение трения и коррозионную изоляцию. Надёжные российские спейсеры с высоким ресурсом, широким диапазоном размеров и возможностью поставки в любой город России транспортными компаниями.
