ГОСТ Р МЭК 61386.24-2014, ПЭ100 ПНД SDR 9 Ду 110 мм трехслойная, термостойкая труба со скользящим, негорючим внутренним слоем
Полиэтиленовая труба ПНД защитная трехслойная с внутренним негорючим слоем до 500 кВ ДУ 110 мм SDR 9 по ГОСТ Р МЭК SN128 предназначена для защиты силовых кабелей сверхвысокого напряжения при подземной прокладке. Изделие производится по технологии многослойной экструзии и полностью соответствует требованиям ГОСТ Р МЭК 61386.24-2014.
Трехслойная конструкция трубы с толщиной стенки 12,3 мм обеспечивает максимальный уровень механической, электрической и термической защиты кабельных линий напряжением до 500 кВ, включая объекты энергетики, подстанции и магистральные кабельные трассы.
Назначение и область применения
Защитная трехслойная труба 110 sn 128 р мэк применяется для:
- прокладки силовых кабелей сверхвысокого напряжения;
- защиты кабельных линий до 500 кВ;
- строительства и реконструкции энергетических объектов;
- прокладки в земле траншейным способом;
- прокладки методом горизонтально-направленного бурения (ГНБ);
- эксплуатации в зонах повышенных тепловых и механических нагрузок.
Использование трехслойных защитных труб повышает уровень пожарной и электрической безопасности кабельных систем.

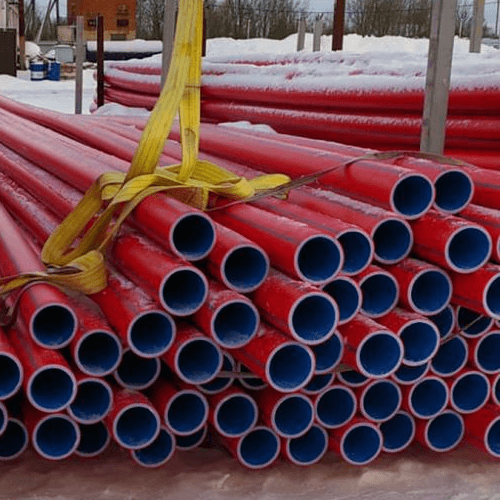

Конструкция трехслойной защитной трубы
Труба ПЭ защитная трехслойная с внутренним негорючим слоем до 500 кВ ДУ 110 мм сдр 9 по ГОСТ Р МЭК имеет следующую структуру:
- Внешний слой — красный полиэтилен ПЭ100, устойчивый к механическим повреждениям, сжатию и воздействию агрессивной среды. Служит для идентификации кабельных линий.
- Промежуточный слой — термостойкий полиэтилен, компенсирующий температурные нагрузки и обеспечивающий дополнительную прочность конструкции.
- Внутренний слой — негорючий полимерный состав, препятствующий распространению горения и защищающий изоляцию кабеля при аварийных режимах и коротких замыканиях.
Такая конструкция обеспечивает стабильную геометрию трубы и повышенную безопасность при эксплуатации линий сверхвысокого напряжения.
Преимущества трехслойной трубы ПНД до 500 кВ
Полиэтиленовая труба диаметром 110 мм толщиной стенки
- эксплуатационный срок до 50 лет;
- максимальная механическая прочность;
- повышенная термостойкость;
- внутренний негорючий слой;
- устойчивость к агрессивным средам и влаге;
- отсутствие коррозии;
- возможность прокладки методом ГНБ;
- соответствие ГОСТ Р МЭК 61386.24-2014;
- повышенный уровень пожарной безопасности;
- защита кабеля при коротких замыканиях.
Почему выбирают трехслойные защитные трубы до 500 кВ
Использование трехслойной защитной трубы с внутренним негорючим слоем до 500 кВ диаметр 110 мм SDR 9 по ГОСТ Р МЭК позволяет:
- обеспечить максимальный уровень безопасности кабельных линий;
- снизить риски возгорания при аварийных режимах;
- защитить кабель от механических и тепловых воздействий;
- соответствовать требованиям проектной и нормативной документации.
Соответствие ГОСТ Р МЭК
Труба 110 sn 128 р мэк трехслойная с внутренним негорючим слоем для защиты кабеля до 500 кВ изготавливается в соответствии с:
- ГОСТ Р МЭК 61386.1-2014 — трубные системы для прокладки кабелей;
- ГОСТ Р МЭК 61386.24-2014 — трубные системы для прокладки в земле.
Изделие не относится к напорным трубам и предназначено исключительно для защиты электрических кабелей.
Маркировка
Труба ПЭ III ТС НГ 110/11,5 SN128 F75 ГОСТ Р МЭК 61386.24–2014
Разбор значения маркировки:
Труба ПЭ – труба полиэтиленовая из марки ПЭ100,
III – трехслойная
ТС – термостойкая
НГ – негорючий внутренний слой
110 – внешний диаметр трубы
11,5 – толщина трубы в мм
SN 128 – кольцевая жесткость кН/м2
F75 – предельное усиление тяжения Fmax, кН
Монтаж и соединение
Монтаж трехслойной защитной трубы до 500 кВ ДУ 110 мм SDR 9 по ГОСТ Р МЭК осуществляется с применением:
- стыковой сварки — для траншейной прокладки и ГНБ;
- электромуфтовой сварки — для траншейного способа укладки.
Соединения обеспечивают герметичность и сохранение защитных свойств многослойной конструкции.
Купить полиэтиленовую трубу ПНД (ПЭ) для защиты кабеля трехстенную с внутренним негорючим слоем диаметром 110 мм и стенкой 12,3 мм по ГОСТ Р МЭК вы можете с доставкой на любой объект по России.
- Москва, Санкт-Петербург, Екатеринбург, Челябинск;
- Новосибирск, Красноярск, Барнаул, Томск, Кемерово;
- Нижний Новгород, Казань, Самара, Уфа, Пермь;
- Ростов-на-Дону, Краснодар, Волгоград, Сочи;
- Тюмень, Сургут, Ханты-Мансийск, Нижневартовск;
- Владивосток, Хабаровск, Иркутск, Якутск.
Возможны поставки под проект, консультации по подбору и расчет стоимости с учетом условий прокладки.
Оставьте заявку — подберем оптимальное решение для защиты кабельных линий сверхвысокого напряжения.
